Linux隧道网络VxLAN

概述

VXLAN（Virtual eXtensible LAN，虚拟可扩展的局域网），是一种虚拟化隧道通信技术。它是一种overlay（覆盖网络）技术，通过三层的网络搭建虚拟的二层网络。

  • 由RFC7348中定义：A framework for overlaying virtualized layer 2 networks over lay 3 networks.
  • 在底层物理网络（underlay）之上，依托UDP层构建
  • 逻辑网络与物理网络解耦
  • 对原有的网络架构影响小
  • 底层多厂家设备组网需求
  • 能适配虚拟机和容器环境

VXLAN封装

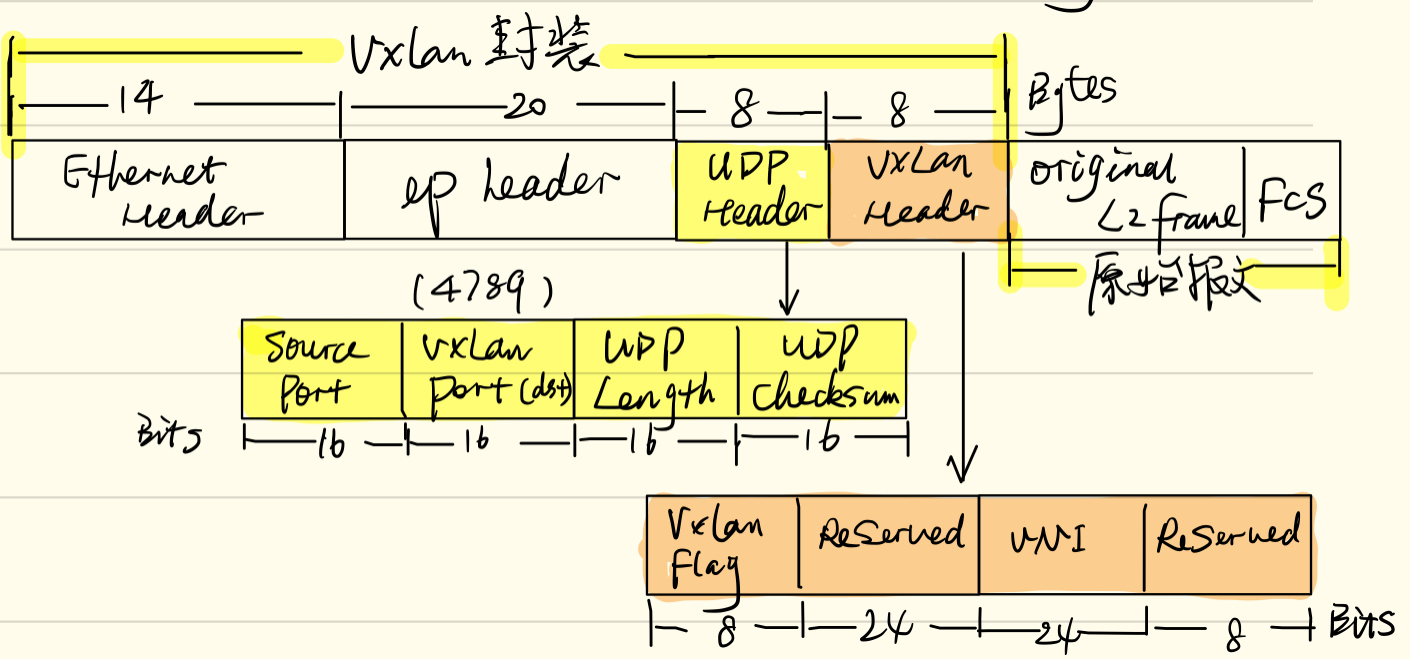

VXLAN创建在原来的IP网络（三层）上，只要是三层可达的网络就能部署VXLAN。 在VXLAN网络的每个端点都有一个VTEP设备，负责VXLAN协议报文的封包和解包，也就是在虚拟报文上封装VTEP通信的报文头部。 其封装如下

Untitled

  • VTEP（VXLAN Tunnel Endpoints）：VXLAN网络的边缘设备，用来进行VXLAN报文的处理（封包和解包）
  • VNI（VXLAN Network Identifier）：VNI是每个VXLAN的标识，占24 bits，所以是个24位整数，因此最大值是224=16777216

Underlay交换机（物理或虚拟）MTU 问题，传统网络 MTU 一般为 1500，这里加上 VXLAN 的封装多出的50 或 54 字节，需要调整 MTU 为 1550 或 1554，防止频繁分包。一般设置为1600+。

VXLAN通信双方（一般为虚拟机或容器）都认为在直接通信，并不知道底层网络的存在。从整体看，通过Vtep对包进行封装，每个VXLAN网络像是为通信的终端搭建了一个单独的通信通道，也就是隧道。

Linux对VXLAN的支持

2012 年 Stephen Hemminger 把相关的工作合并到 kernel 中，并最终出现在 kernel 3.7.0 版本。 到了 kernel 3.12 版本，Linux 对 VXLAN 的支持已经完备，支持单播和组播，IPv4 和 IPv6。

实验

静态配置vxlan

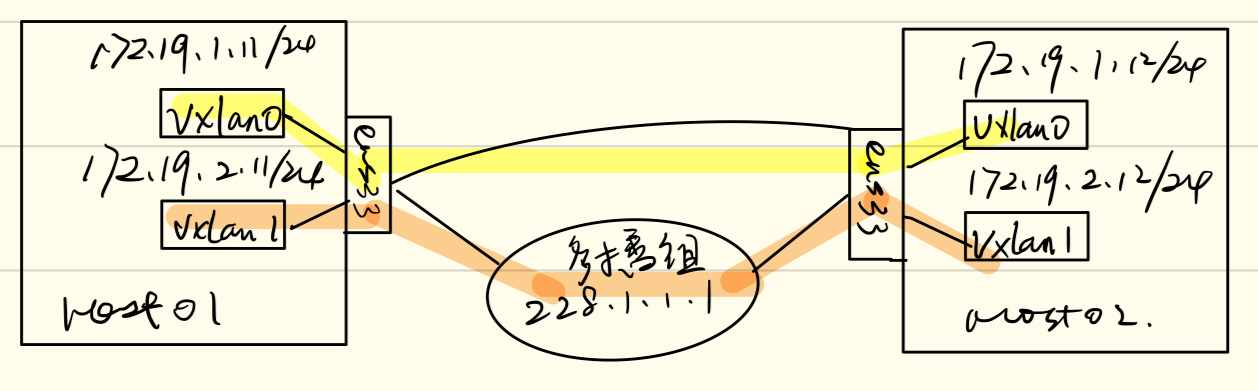

环境参数

Untitled

NameIP Addr对端备注
主机1 ens33Host 01192.168.21.11/24vtep
主机2 ens33Host 02192.168.21.12/24vtep
vxlan0@Host 01172.19.1.11/24vxlan0@Host 02单播
vxlan1@Host 01172.19.2.11/24vxlan1@Host 02单播
vxlan0@Host 02172.19.1.12/24vxlan0@Host 01组播
vxlan1@Host 02172.19.2.12/24vxlan1@Host 01组播

单播模式

  • Host 01配置

创建VXLAN接口 [root@worker-01 ~]# ip link add vxlan0 type vxlan id 42 dstport 4789 remote 192.168.21.12 local 192.168.21.11 dev ens33 其中，VNI=42，两边要一样 dstport为vtep通讯端口，IANA - Internet Assigned Numbers Authority定义为4789，不指定将使用Linux定义的8472

配置VXLAN接口地址并激活 [root@worker-01 ~]# ip addr add 172.19.1.11/24 dev vxlan0 [root@worker-01 ~]# ip link set vxlan0 up

  • Host 02配置与Host 01一致，VNI要一致
  • 查看端口情况

[root@worker-01 ~]# ifconfig vxlan0 vxlan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1450 inet 172.19.1.11 netmask 255.255.255.0 broadcast 0.0.0.0 inet6 fe80::1407:1aff:fe7e:bf23 prefixlen 64 scopeid 0x20 ether 16:07:1a:7e:bf:23 txqueuelen 1000 (Ethernet) RX packets 39 bytes 5097 (4.9 KiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 6351 bytes 1067978 (1.0 MiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

  • 路由和FDB表项
[root@worker-01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.21.2    0.0.0.0         UG    100    0        0 ens33
...
172.19.1.0      0.0.0.0         255.255.255.0   U     0      0        0 vxlan0

[root@worker-01 ~]# ip route
default via 192.168.21.2 dev ens33 proto static metric 100
...
172.19.1.0/24 dev vxlan0 proto kernel scope link src 172.19.1.11

[root@worker-01 ~]# bridge fdb
...
00:00:00:00:00:00 dev vxlan0 dst 192.168.21.12 via ens33 self permanent
  • 联通情况
[root@worker-01 ~]# ping 172.19.1.12
PING 172.19.1.12 (172.19.1.12) 56(84) bytes of data.
64 bytes from 172.19.1.12: icmp_seq=1 ttl=64 time=0.620 ms
64 bytes from 172.19.1.12: icmp_seq=2 ttl=64 time=1.67 ms
64 bytes from 172.19.1.12: icmp_seq=3 ttl=64 time=1.16 ms
64 bytes from 172.19.1.12: icmp_seq=4 ttl=64 time=3.13 ms
^C
--- 172.19.1.12 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3010ms
rtt min/avg/max/mdev = 0.620/1.648/3.137/0.937 ms

组播模式

  • Host 01配置

[root@worker-01 ~]# ip link add vxlan1 type vxlan id 65535 dstport 4789 local 192.168.21.11 group 228.1.1.1 dev ens33 [root@worker-01 ~]# ip addr add 172.19.2.11/24 dev vxlan1 [root@worker-01 ~]# ip link set vxlan1 up

228.1.1.1为组播组，范围为224.0.0.0～239.255.255.255

  • Host 02配置和Host 01类似，VNI=65535 group=228.1.1.1
  • 路由
[root@worker-01 ~]# ip route
default via 192.168.21.2 dev ens33 proto static metric 100
...
172.19.1.0/24 dev vxlan0 proto kernel scope link src 172.19.1.11
172.19.2.0/24 dev vxlan1 proto kernel scope link src 172.19.2.11

[root@worker-01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.21.2    0.0.0.0         UG    100    0        0 ens33
...
172.19.1.0      0.0.0.0         255.255.255.0   U     0      0        0 vxlan0
172.19.2.0      0.0.0.0         255.255.255.0   U     0      0        0 vxlan1

路由表看起来和单播模式没有什么区别

  • FDB
[root@worker-01 ~]# bridge fdb
...
00:00:00:00:00:00 dev vxlan0 dst 192.168.21.12 via ens33 self permanent
00:00:00:00:00:00 dev vxlan1 dst 228.1.1.1 via ens33 self permanent

多播模式下，vxlan的广播包会转发到多播组。 一般在事先不知道MAC地址和VTEP IP信息，可以使用多播。 但是，多播方式会带来报文浪费，在实际生产中VXLAN的多播模式很少被采用。

  • 联通情况
[root@worker-01 ~]# ping 172.19.2.12  -c 3
PING 172.19.2.12 (172.19.2.12) 56(84) bytes of data.
64 bytes from 172.19.2.12: icmp_seq=1 ttl=64 time=0.404 ms
64 bytes from 172.19.2.12: icmp_seq=2 ttl=64 time=1.81 ms
64 bytes from 172.19.2.12: icmp_seq=3 ttl=64 time=0.747 ms

--- 172.19.2.12 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2006ms
rtt min/avg/max/mdev = 0.404/0.988/1.813/0.599 ms

以上
