上回说到NSX-T manager的安装，成功导入ova文件以后，我们在vCenter上面可以看到NSX manager的虚机。 开机后，使用

https://ip

便可以登录到管理界面了。

https://img-blog.csdnimg.cn/20210513101323832.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

查看Manager实例

导航到System–>Appliance，可以看到现在运行的控制节点实例，系统建议使用三台实例做成集群，实验中，我们只使用一台。

https://img-blog.csdnimg.cn/2021051311364614.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

云网解耦物理网

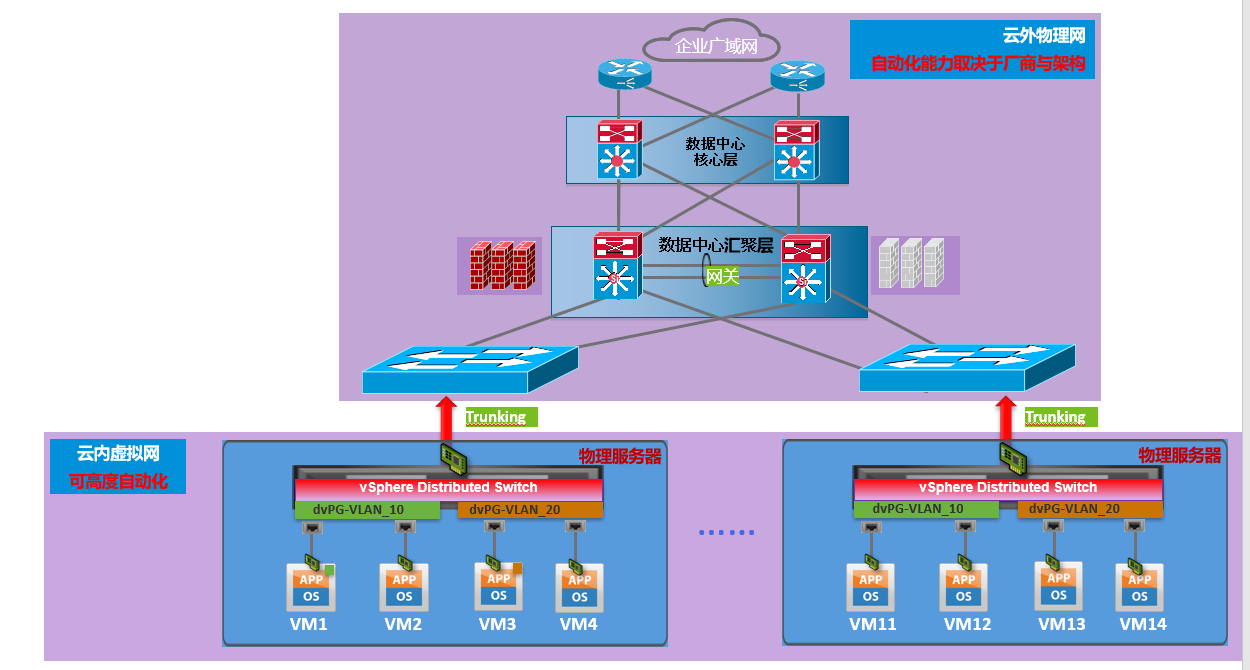

先不急着往下，我们看看在基于软件的SDN最初是要解决什么问题，下图是在很多企业至今使用的架构

https://img-blog.csdnimg.cn/20210513101553697.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

物理服务器已经虚拟化，企业大量使用虚机。为了解决服务器内部虚机的联网，使用了vss或vDS虚拟交换机。

但是，虚机的网关还是在物理交换机上，云内网络和物理网络是紧耦合关系。

硬件网络SDN出现以后，可以通过controller与vCenter的API沟通来获取和配置vDS。因为不是直接获取云网的信息，这样做的复杂性很高收益很小，对云网中的网络构建、维护等并没有什么优势，更不用说自动化、敏捷以及对容器的支持。

NSX-T 将全面接管虚拟云网，将虚拟网关下移到云网内部，实现云网和物理网的完全解耦。

但是，云网无论如何还在需要物理网络来承载，物理网络以及由了一套完善的技术堆栈。要想与其完全解耦，采用Overlay的方式是比较好的选择。

在Overlay的方式上，NSX-T选择了GENEVE。

https://img-blog.csdnimg.cn/20210513105340556.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

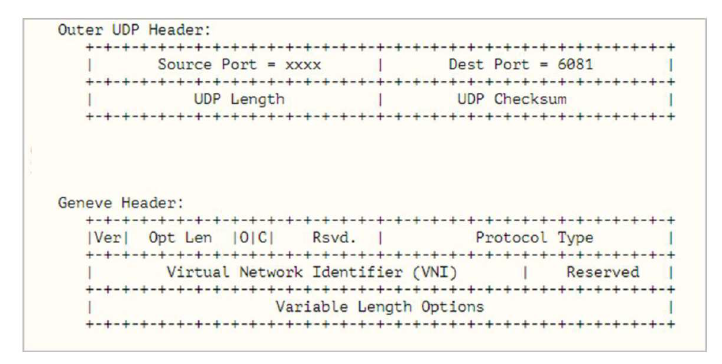

Geneve（Generic Network Virtualization Encapsulation，RFC Draft）是NVo3工作组对VxLAN、NvGRE和STT进行总结后提出的一种网络虚拟化技术，希望形成一种通用的封装格式，以便支持数据中心中隧道机制的后续演化。

Geneve封装的是以太网帧，外层的报头可以为IPv4也可以为IPv6。UDP Src Port常通过哈希获得，可用于ECMP；Dst Port为IANA分配给Geneve的6081。对于UDP Checksum，Geneve与VxLAN的处理办法相同，并建议使用NIC去做卸载。

Geneve Header中的O位为OAM标识，当O位置1的时候，Geneve携带的为控制信令而非Ethernet payload，VNI为24位的租户标识。Geneve Header还提供了TLV格式的Options，以支持后续的功能扩展。

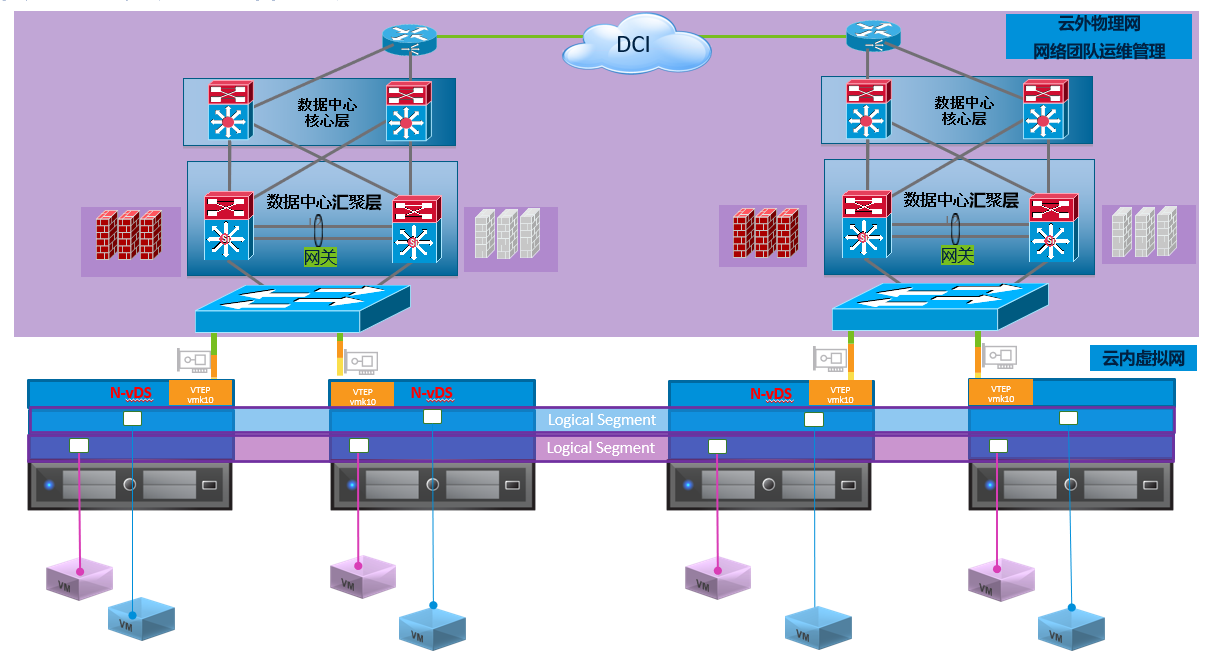

通过NSX作用后，解耦合之后的网络虚拟化拓扑图

https://img-blog.csdnimg.cn/2021051310550844.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

NSX-T推送N-VDS或使用vDS（vSphere7+，NSX-T3.0+），构建一个一定物理主机集合范围内的大虚拟交换域，使用Logical Segment替代vlan或portgroup为虚机提供透明二层接入。

Overlay的Vtep点，就存在于每台主机的N-VDS/vDS上。

回到我们的实验。

配置Transport Zones

传输区域确定哪些主机可以参与使用特定的网络，进而确定哪些虚拟机可以参与使用该网络。传输区域限制可以“看到”某个逻辑交换机的主机（从而限制可以连接到该逻辑交换机的虚拟机）以实现该目的。传输区域可以跨一个或多个主机集群。

传输区域可以配置为Overlay和VLAN两种，这样就区分了流量是否通过VTEP点来加GENEVE包头。

另一个需要重点注意的是，由于Overlay需要加包头，所以传统以太包1500字节将超过，一般将涉及的交换机（物理或虚拟）的MTU设置为1600+，在实验中我们设置为8900.

https://img-blog.csdnimg.cn/20210513111613483.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

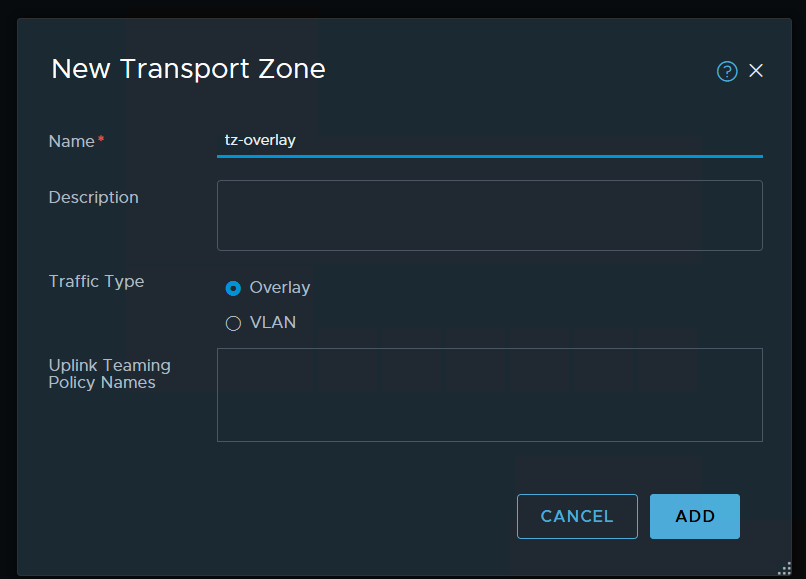

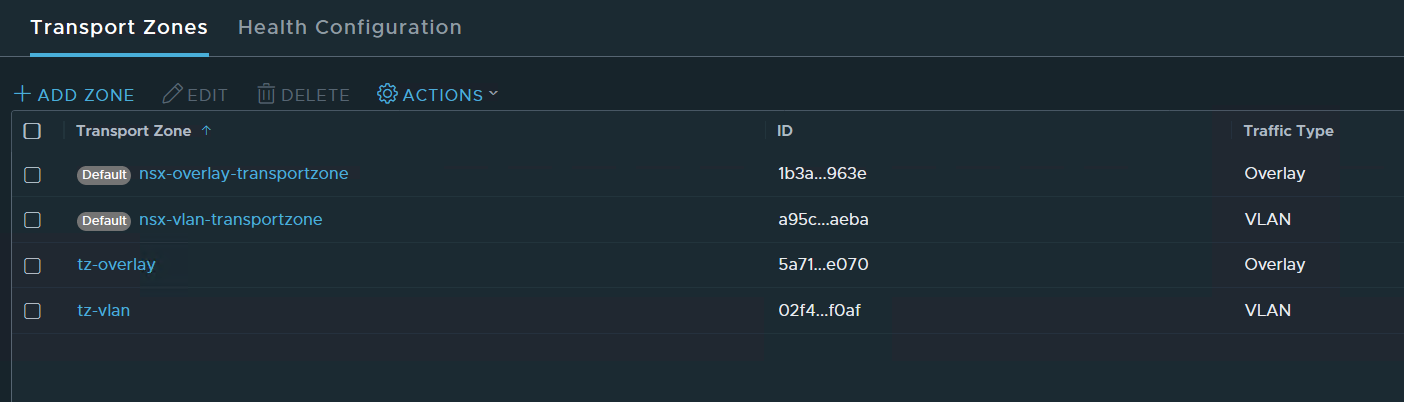

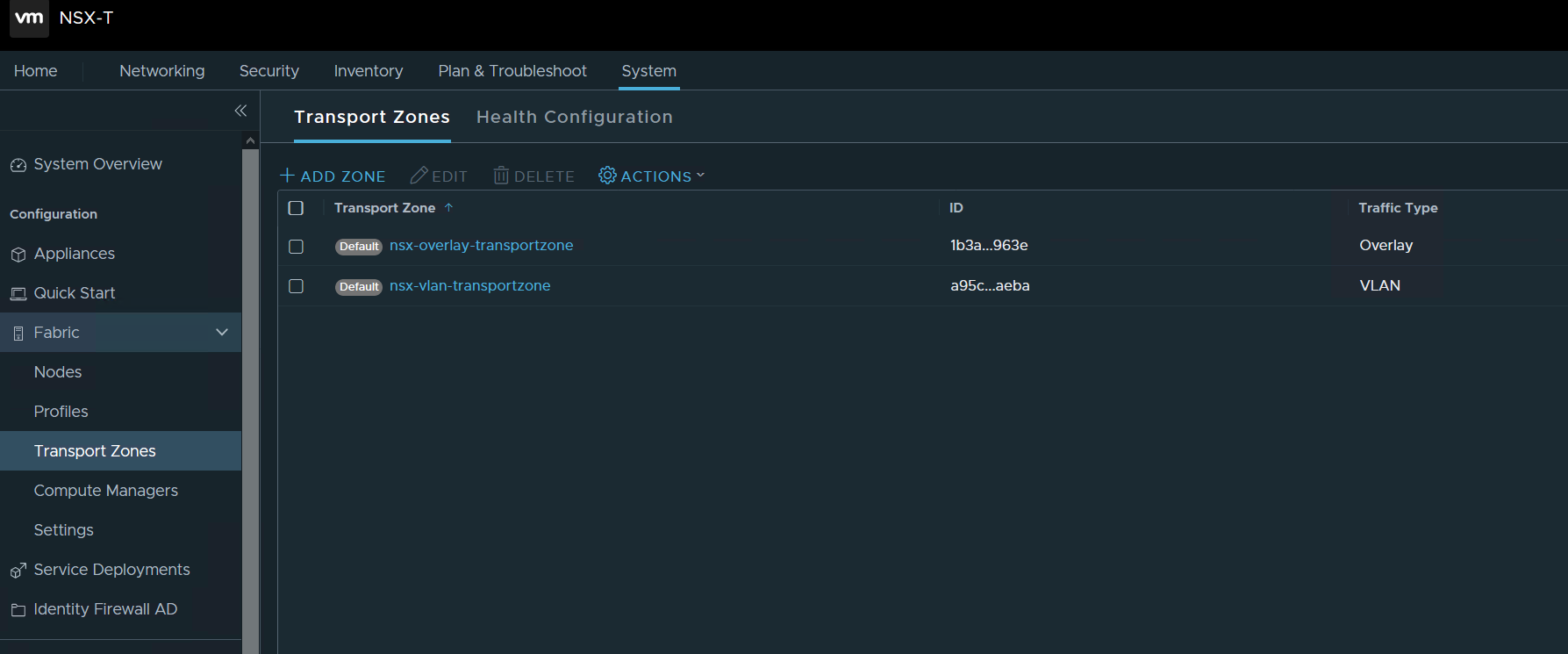

导航到System–>Fabric–>Transport Zones 可以看到系统已经配置了两个默认的传输区域，分别是Overlay和VLAN的。 我们再配置两个以供使用：

https://img-blog.csdnimg.cn/20210513112004690.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

https://img-blog.csdnimg.cn/20210513112051449.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

绑定vCenter

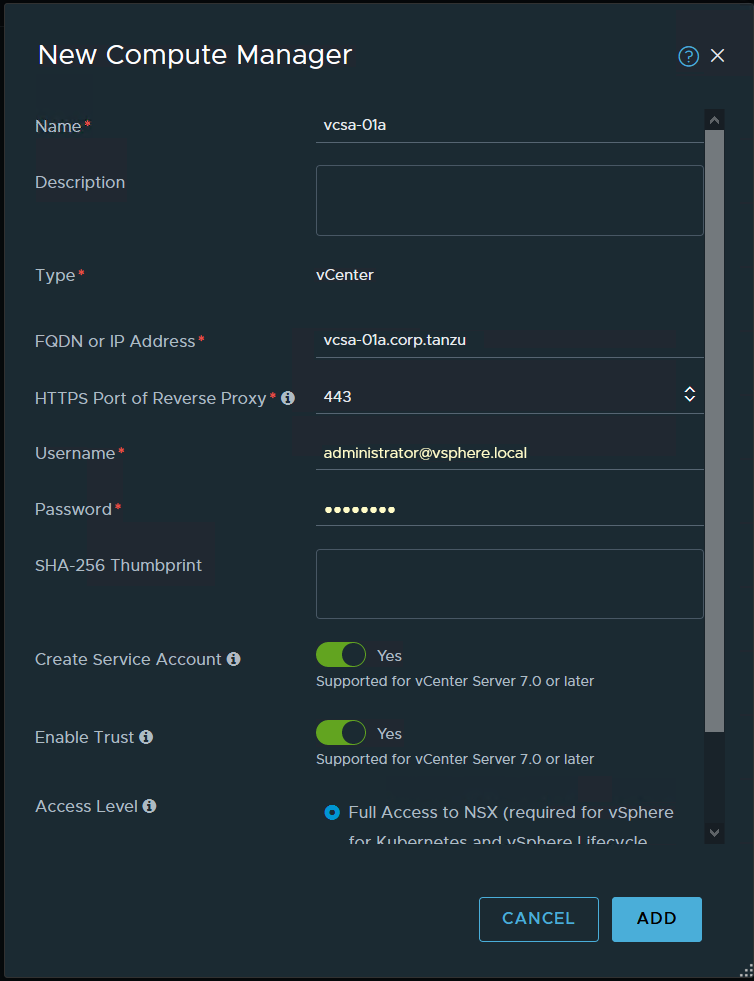

NSX-T与vSphere配合的环境中，最好绑定vCenter，简化很多操作 System–>Fabric–>Compute Manager

https://img-blog.csdnimg.cn/20210513113130348.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

注意：如果需要在vSphere上面开启Tanzu 容器范围，务必要打开Trust和Create Service Account。

主机准备

在这个过程里，我们将在主机上安装逻辑交换机，并将逻辑交换机和传输区域结合起来；同时，控制平面的LCP等组件也会安装到主机。

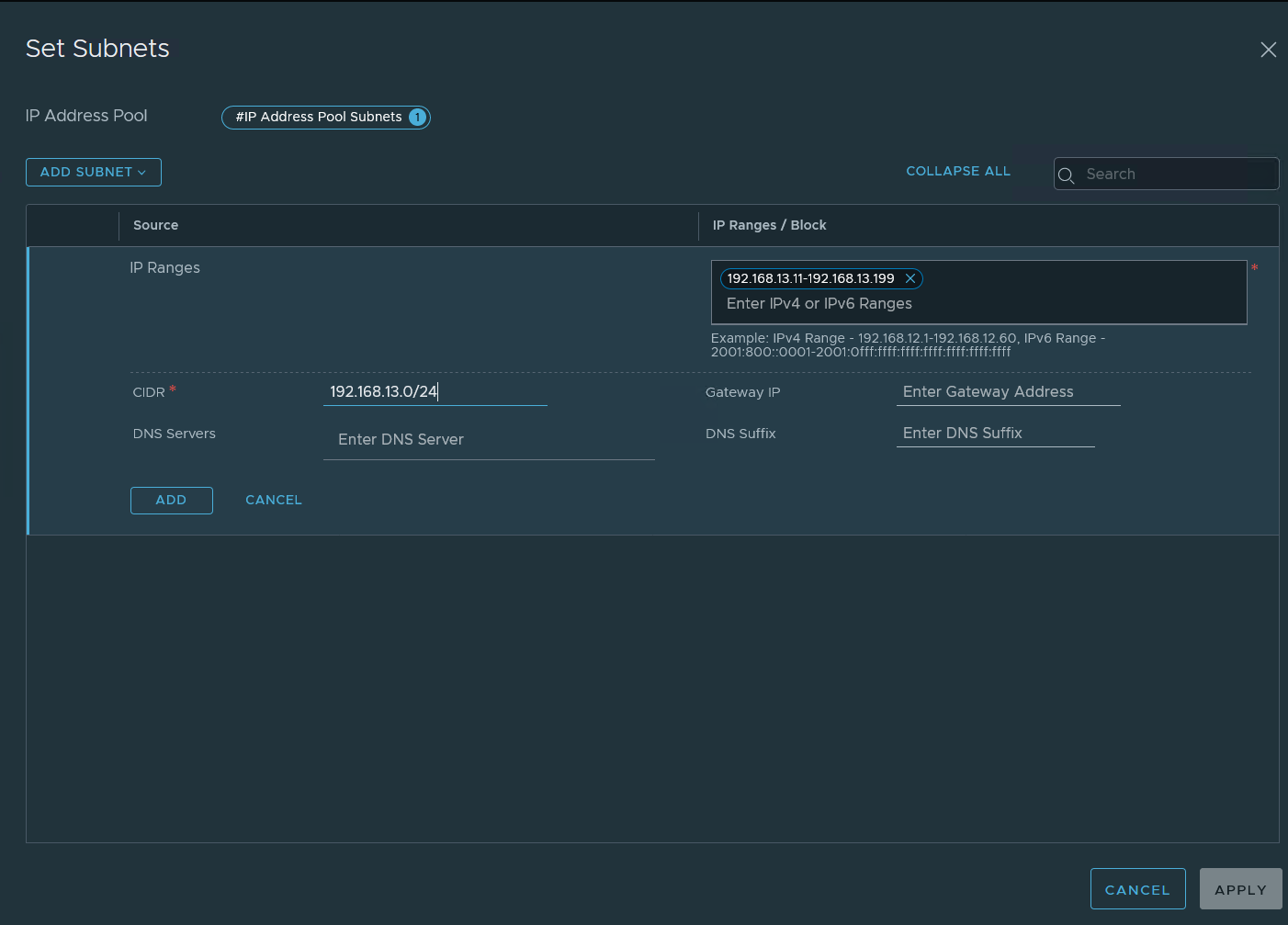

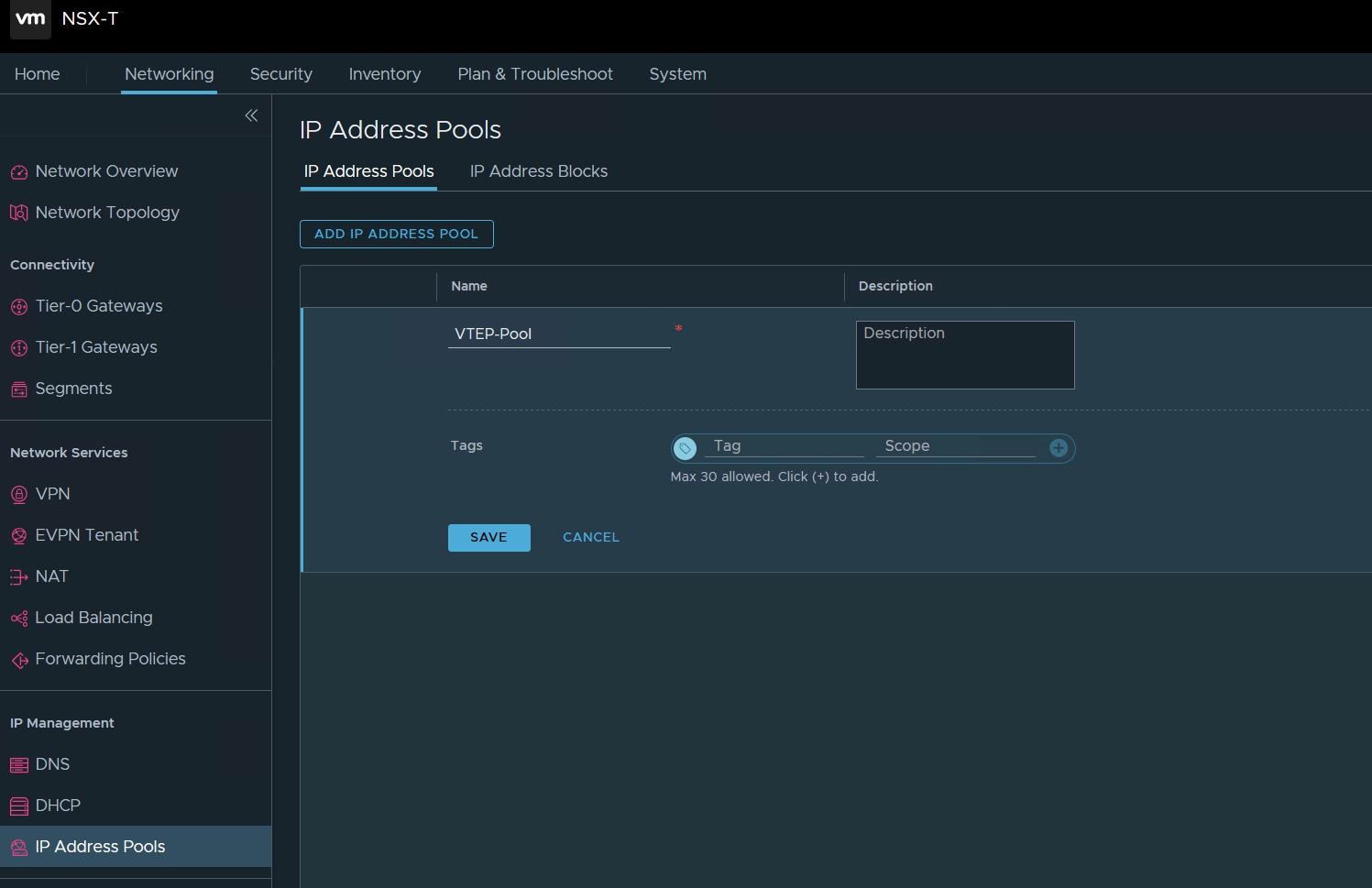

为VTEP建IP Pool

https://img-blog.csdnimg.cn/20210513114656430.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

https://img-blog.csdnimg.cn/20210513114717348.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

利用计算集群做主机准备

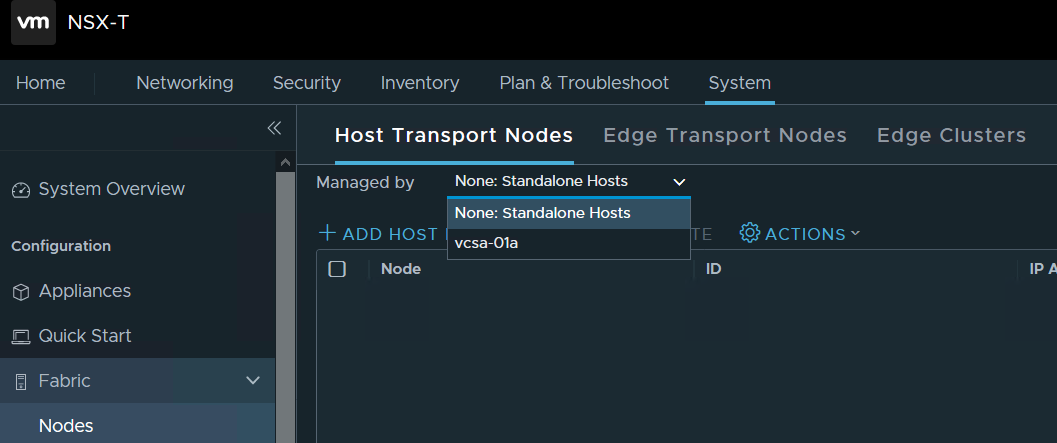

导航到System–>Fabric–>Nodes

https://img-blog.csdnimg.cn/20210513115023230.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

注意：点击Managed by，找到上一个步骤加入的vCenter。

https://img-blog.csdnimg.cn/20210513115542129.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

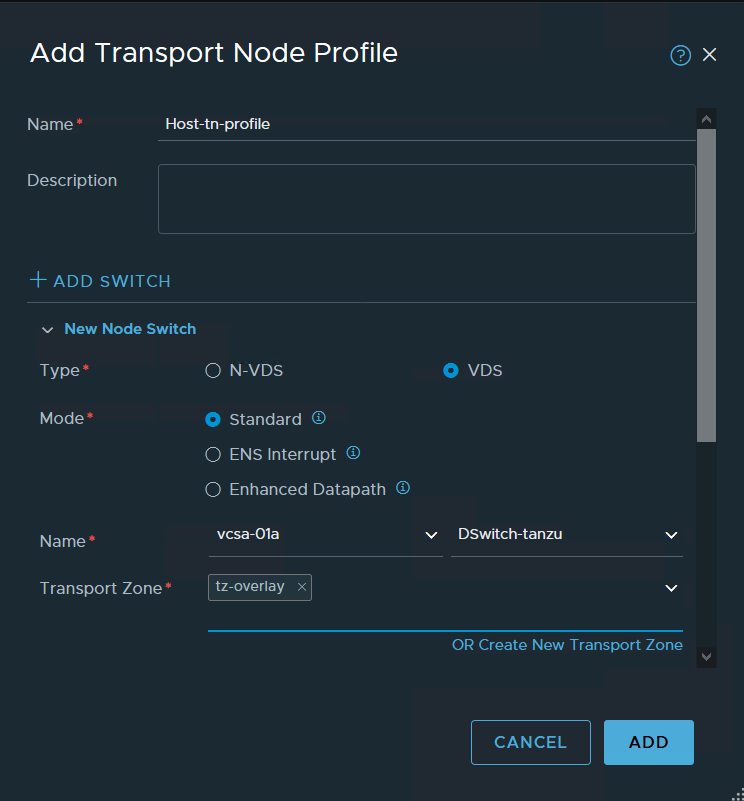

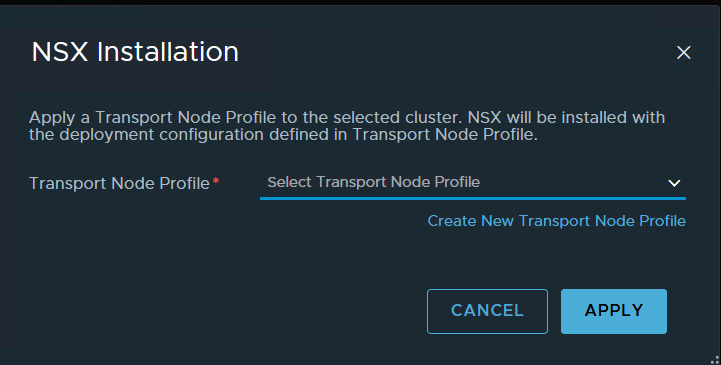

勾选需要作用的主机集群，然后开始CONFIGURE NSX，配置主机准备是使用配置文件的，我们新建一个

https://img-blog.csdnimg.cn/20210513115654163.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

https://img-blog.csdnimg.cn/20210513121854937.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

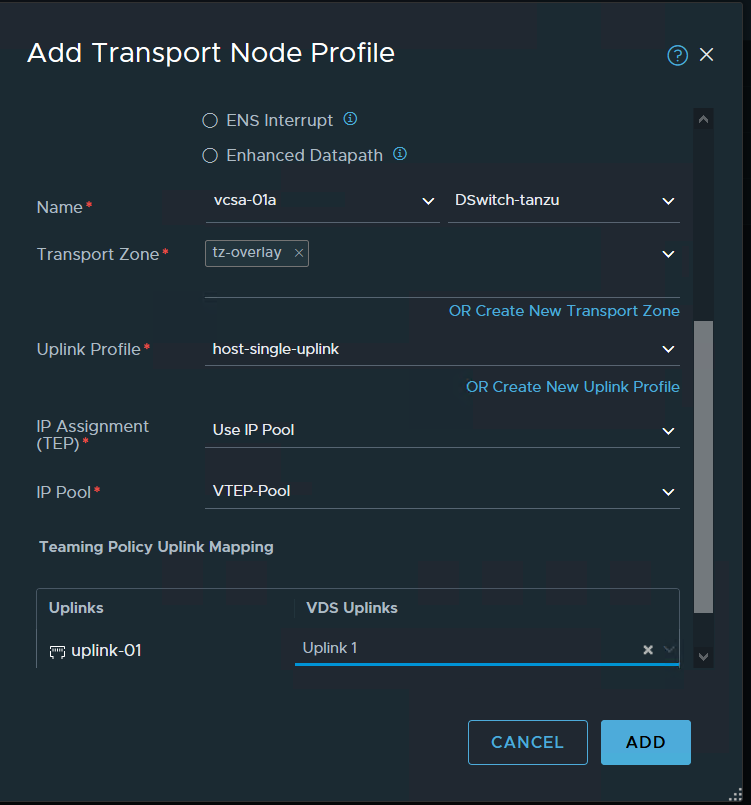

Name：按照需要取 可以选择使用N-VDS还是VDS，我们选择VDS，便需要在已经配置好的vCenter选择vDS，此vDS为新建，且已经在主机上分配了出口物理端口。 选择要匹配的Transport Zone，我们选前面配置的tz-overlay

https://img-blog.csdnimg.cn/20210513122226855.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

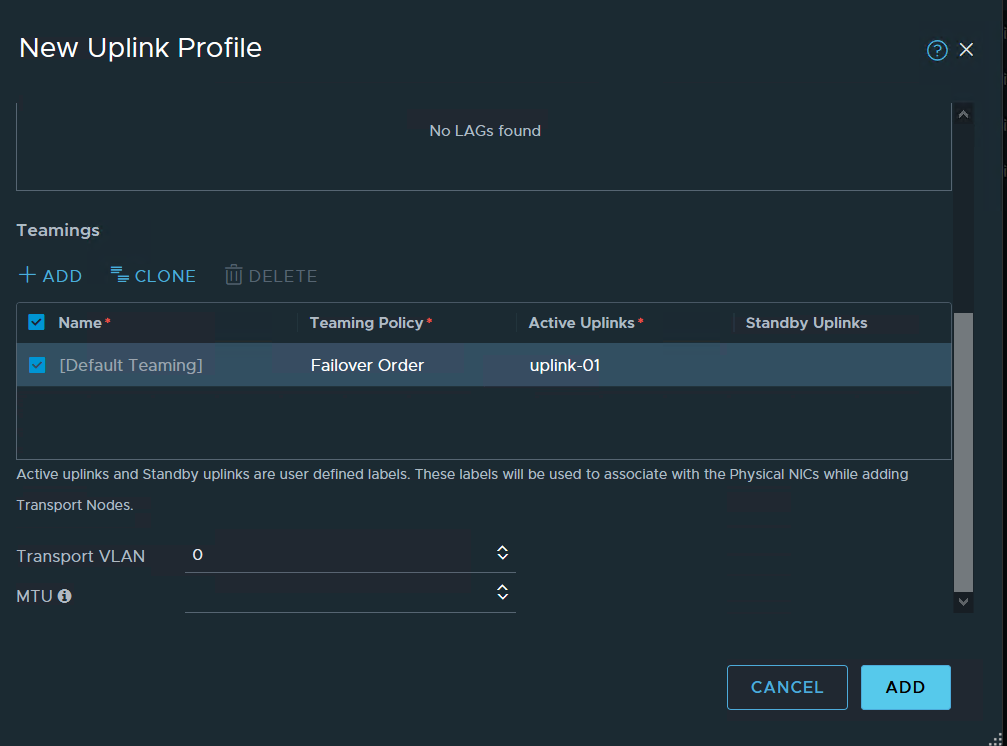

对于上联配置文件，我们新建一个单上联的，这个是和物理端口的分配有关

https://img-blog.csdnimg.cn/20210513122159710.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

完成以后回到NSX Installation，点击apply

https://img-blog.csdnimg.cn/20210513122401249.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

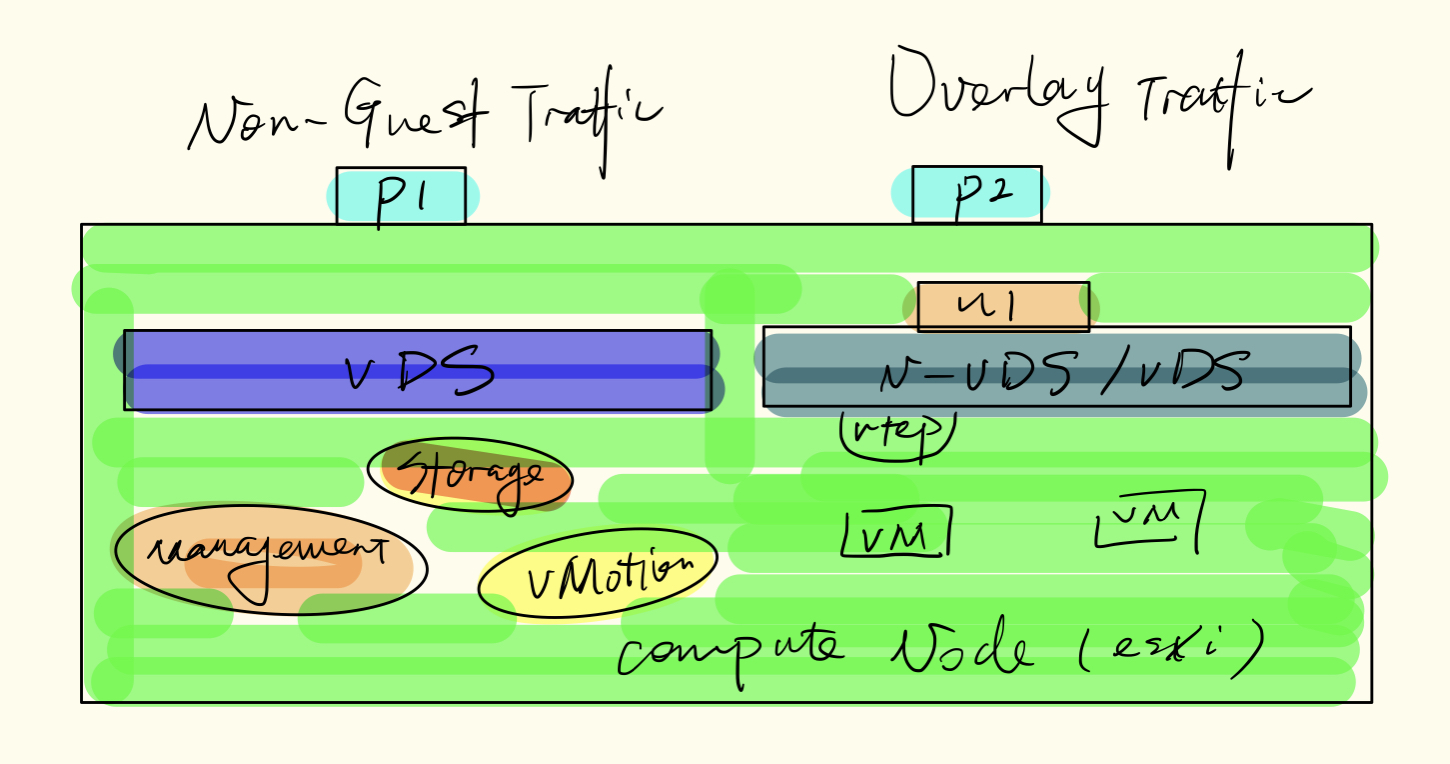

做好主机准备的ESXi是下图这个样子：

https://img-blog.csdnimg.cn/2021051312532983.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70#pic_center

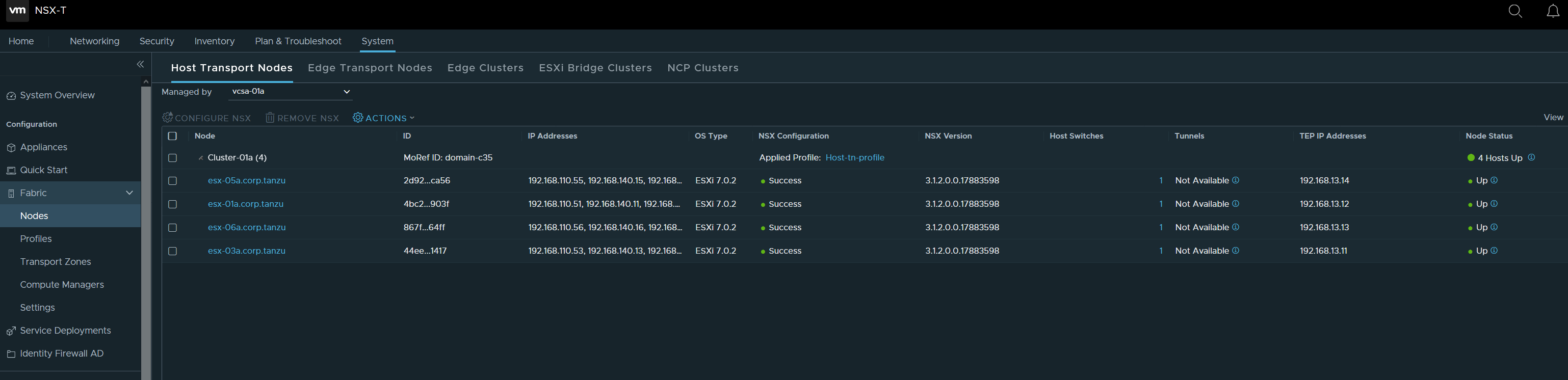

从管理界面是这样的：

https://img-blog.csdnimg.cn/20210513135204734.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

对于vSphere环境，架构准备工作完成。

检查主机准备

我们做好了主机准备，整个过程系统是对我们屏蔽了细节的，那么，在ESXi上到底安装了些什么呢？

VIB信息

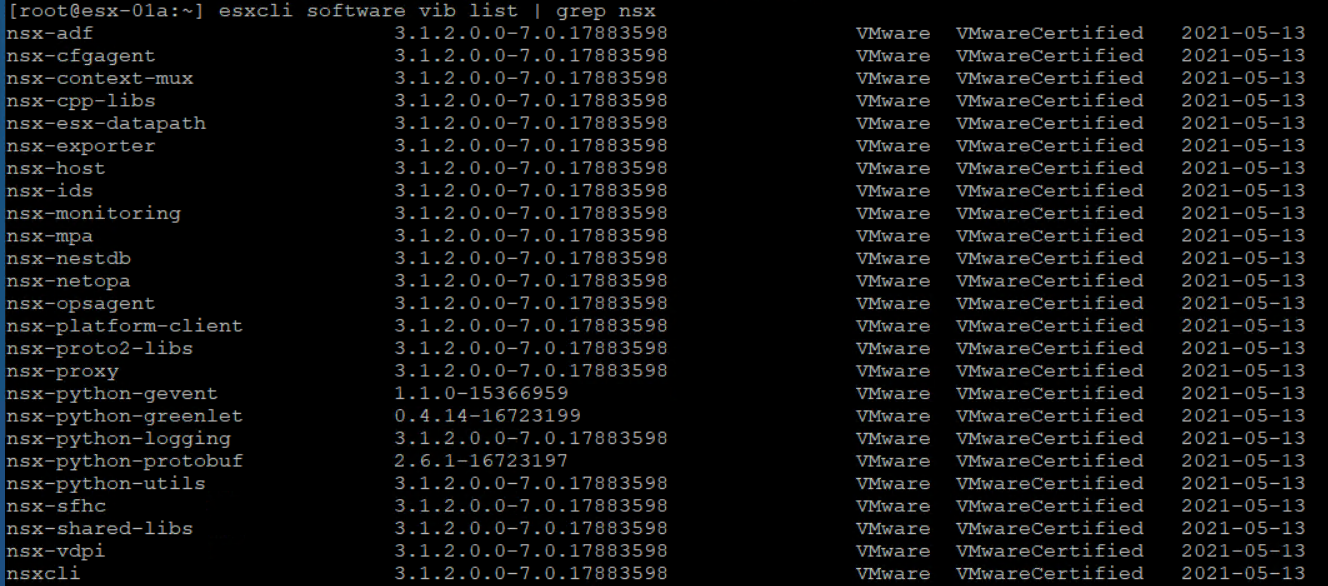

可以登录到ESXi上面看看（ESXi可以在controller上打开SSH） 使用esxcli software vib list | grep nsx

https://img-blog.csdnimg.cn/20210513173810266.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

里面的vib内容如下：

  • nsx-adf （自动诊断框架）收集并分析性能数据，以生成对性能问题的本地（主机）和中心（跨数据中心）诊断。
  • nsx-mpa 在 NSX Manager 和管理程序主机之间提供通信。

更多详细解释参考： 在 ESXi 管理程序上手动安装 NSX-T Data Center 内核模块

GENEVE 状态

使用net-vdl2 -l命令查看VTEP 和VNI的信息

https://img-blog.csdnimg.cn/20210513174552316.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

我们可以看到在ESXi上打开的UPD端口： VXLAN：4789 GENEVE：6081查看VTEP端口信息：esxcfg-vmknic -l

https://img-blog.csdnimg.cn/20210513175730341.png

这里可以看到vmk10还是VXLAN 其实这里改成GENEVE比较合适 从NSX-T 2.0以来就没有改过，可能是研发人忘了，毕竟也没啥人看，不影响使用

传输节点-Edge

在上面我们提到了Edge：

  • Edge节点：VMware NSX Edge节点是专用于运行无法分发到管理程序的网络服务的服务设备。它们被分组在一个或多个集群中，代表一个能力池。

Edge不是一个干活的实例，它是个池。里面专门用来放虚拟的路由设备T0和T1，有了Edge，NSX-T的路由和服务功能才能实现。

几个注意点：

  1. 每个 NSX Edge 节点只能具有一个 Tier-0 路由器。不过，可以在一个 NSX Edge 节点上托管多个 Tier-1 逻辑路由器
  2. Edge Cluster最多包含10个Edge节点（NSX-T 3.0）
  3. Edge节点可以是虚机或者裸机版本

那T0和T1路由器又是什么呢？

逻辑路由器

Tier-0 逻辑路由器 Tier-0 逻辑路由器提供南北向连接，并连接到物理路由器。可以将其配置为活动-活动或活动-备用集群。Tier-0 网关运行 BGP 并作为物理路由器的对等项。在活动-备用模式下，该网关还可以提供有状态服务。 Tier-1 逻辑路由器 Tier-1 逻辑路由器连接到一个 Tier-0 逻辑路由器，以提供到与其相连的子网的北向连接。它连接到一个或多个覆盖网络，以提供到其子网的南向连接。可以将 Tier-1 逻辑路由器配置为活动-备用集群。

原来，这是NSX-T提供两层次路由设备。 T0提供整体南北出口，而T1必须连接到T0，提供子网的南向连接。

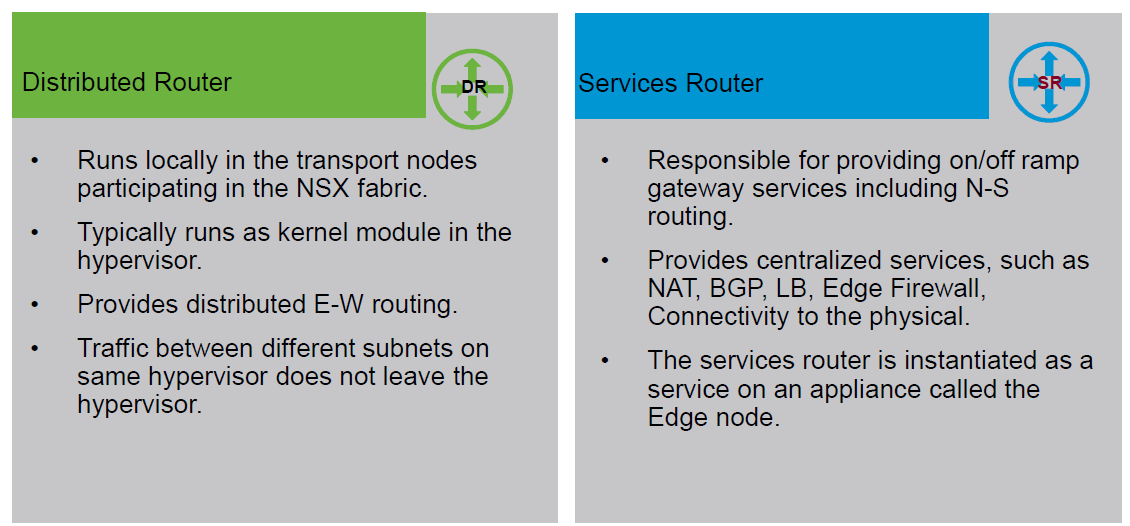

那么，逻辑路由器又是由什么组成的呢？

https://img-blog.csdnimg.cn/20210513185918155.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

逻辑路由器由两个组件构成： DR：负责东西向路由转发 SR：负责南北向路由转发和如NAT、LB等有状态的集中服务

逻辑路由器和Edge的关系

正如刚才说的，逻辑路由器存在于Edge中，但是，它也不仅仅是存在于Edge中。

https://img-blog.csdnimg.cn/20210513190347833.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

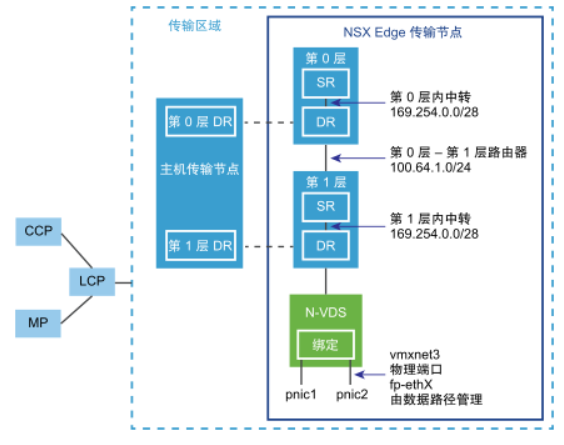

上图给出了逻辑路由器、edge以及主机之间的关系。

  • 在首次部署 NSX Edge 时，可以将其视为空容器。在创建逻辑路由器后，NSX Edge 才会执行任何操作。
  • NSX Edge 为Tier-0 和 Tier-1 逻辑路由器提供计算支持。每个逻辑路由器包含一个服务路由器 (SR) 和一个分布式路由器 (DR)。
  • 在我们谈到路由器是分布式路由器时，是指在属于同一传输区域的所有传输节点上复制该路由器。
  • 在上图中，主机传输节点可以包含在 Tier-0 和Tier-1 路由器上包含的同一 DR。
  • 如果要配置逻辑路由器以执行服务（如 NAT），则需要使用服务路由器。
  • 所有 Tier-0逻辑路由器都具有服务路由器。
  • 默认情况下，SR 和 DR 之间的链路使用 169.254.0.0/28 子网。在部署 Tier-0 或 Tier-1 逻辑路由器时，将自动创建这些路由器内中转链路。
  • 为 Tier-0 到 Tier-1 的连接分配的默认地址空间为 100.64.0.0/10。将在 100.64.0.0/10 地址空间中为每个 Tier-0 到 Tier-1 的对等连接提供一个 /31 子网。在创建 Tier-1 路由器并将其连接到 Tier-0 路由器时，将自动创建该链路。

在具体使用上存在以下场景：

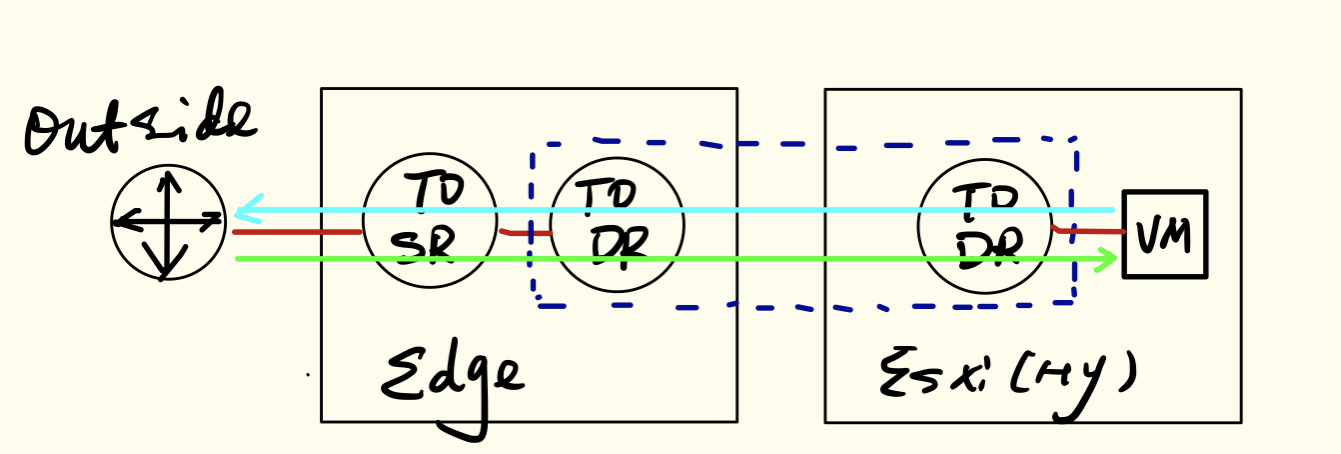

  1. 仅仅只有T0路由器的单层结构 这个情况下，逻辑分段直接连接到T0路由器
RoutertireEdgeH/V
T0 SR‣
T0 DR‣‣

https://img-blog.csdnimg.cn/20210513201445501.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70#pic_center

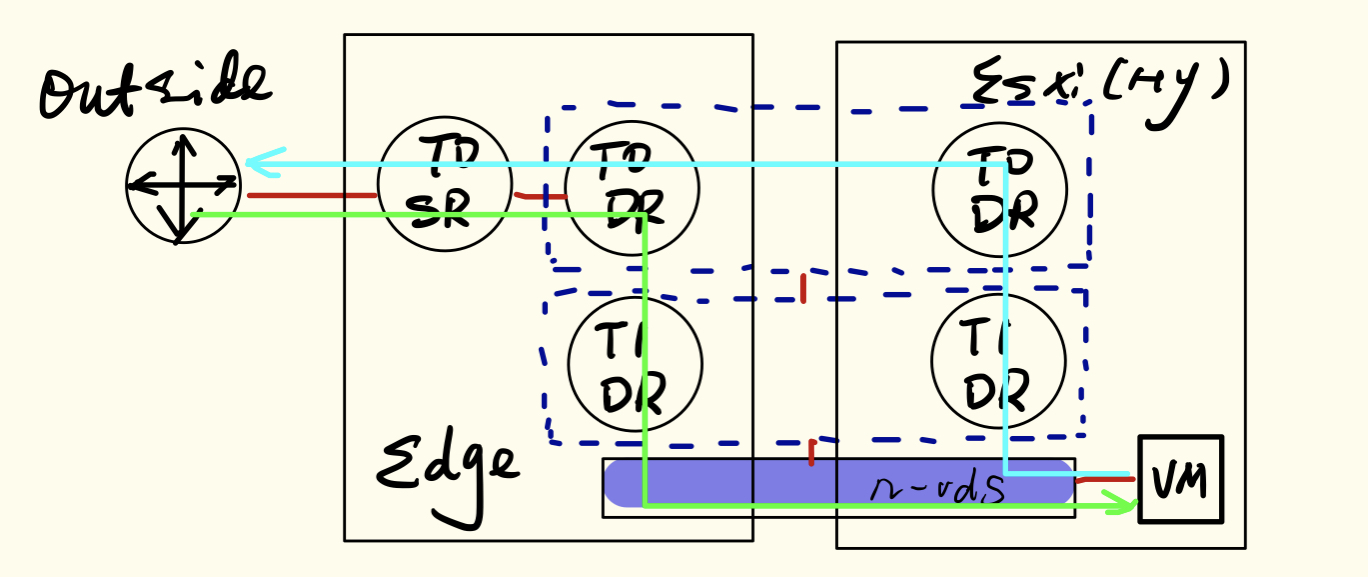

  1. T0/T1两层结构，T1不起服务
RoutertireEdgeH/V
T0 SR‣
T0 DR‣‣
T1 DR‣‣

https://img-blog.csdnimg.cn/20210513201459252.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70#pic_center

这个拓扑里，进出流量的路径是不一样的。

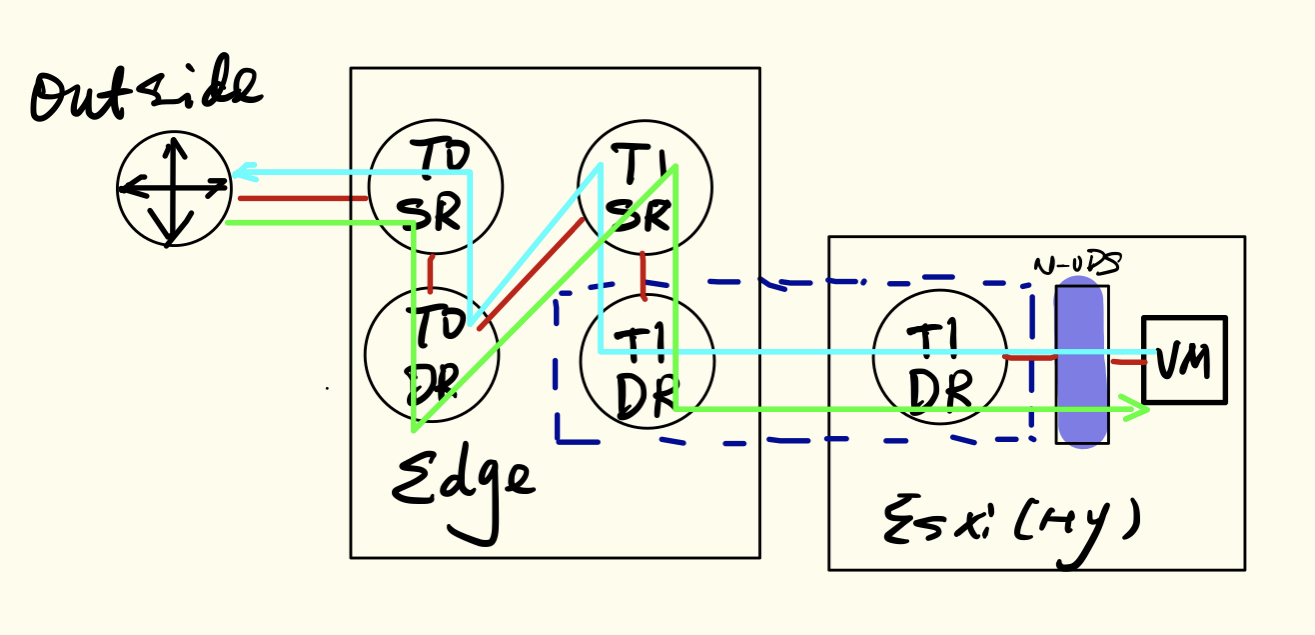

  1. T0/T1两层结构，T1起NAT等服务
RoutertireEdgeH/V
T0 SR‣
T0 DR‣
T1 SR‣
T1 DR‣‣

https://img-blog.csdnimg.cn/20210513201514439.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70#pic_center

Edge类型

Edge在部署时，可以选择两种类型：

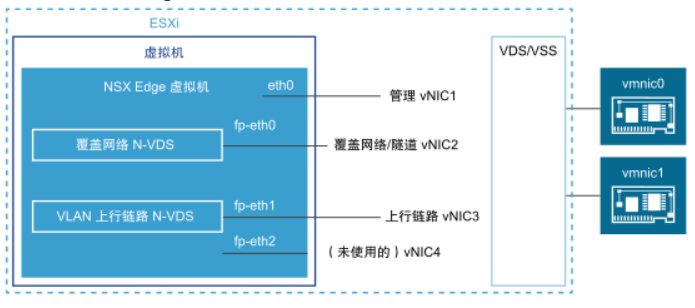

  • 虚拟设备/虚拟机 NSX Edge 在将 NSX Edge 安装为虚拟设备或虚拟机时，将创建名为 fp-ethX 的内部接口，其中 X 为 0、1、2 和 3。将为到 交换机的上行链路和 NSX-T Data Center 覆盖网络隧道分配这些接口。 NSX Edge 将连接到虚拟交换机上，如vSphere环境将连接到VSS/VDS。必须为 NSX Edge 分配至少三个 vmnic：用于 NSX Edge 管理，上行链路和隧道。

    https://img-blog.csdnimg.cn/20210513202906771.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

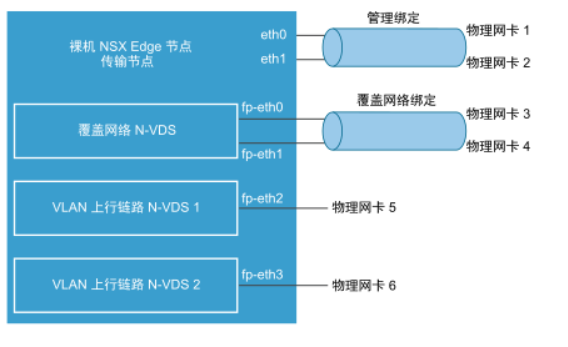

  • 裸机 NSX Edge 裸机 NSX Edge 包含名为 fp-ethX 的内部接口，其中 X 最多为 16 个接口。创建的 fp-ethX 接口数取决于裸机 NSX Edge 具有多少个物理网卡。最多可以为到架顶式 (ToR) 交换机和 NSX-T Data Center 覆盖网络隧道的上行链路分配其中的 4 个接口。 我们在实验中选择虚机Edge

    https://img-blog.csdnimg.cn/20210513203108737.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

部署VM Edge

导航到System–>Fabric–>Nodes–>Edge Transport Nodes–>+ADD EDGE NODE

https://img-blog.csdnimg.cn/20210513211650825.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

https://img-blog.csdnimg.cn/20210516193611728.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

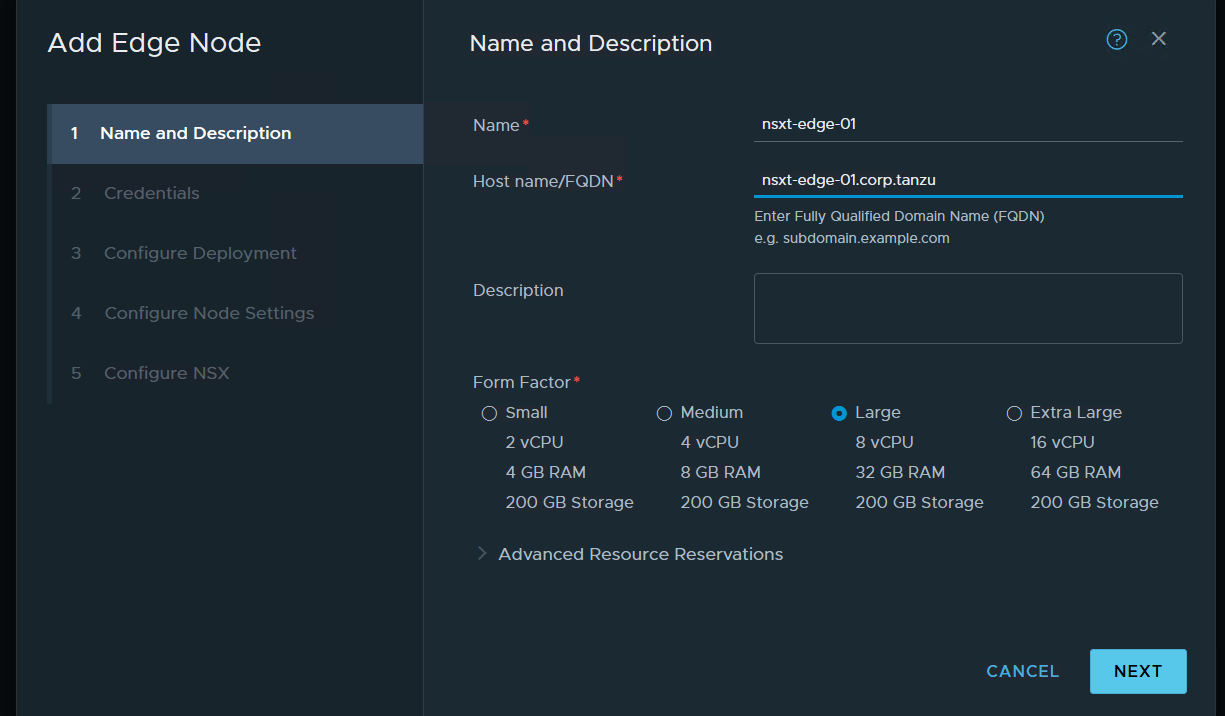

系统第一步会让我们选择edge的大小规格：

设备大小内存vCPU磁盘空间虚拟机硬件版本备注
NSX Edge 小型4 GB2200 GB11 或更高版本（vSphere 6.0 或更高版本）仅概念验证部署。注：如果部署小型 NSX Edge 虚拟机，则不会在 Tier-1 网关上实现 L7 规则。
NSX Edge 中型8 GB4200 GB11 或更高版本（vSphere 6.0 或更高版本）在仅需要使用 L2 至 L4 功能（例如 NAT、路由、L4 防火墙、L4 负载均衡器）并且总吞吐量要求小于 2 Gbps 时适用。
NSX Edge 大型32 GB8200 GB11 或更高版本（vSphere 6.0 或更高版本）在仅需要使用 L2 至 L4 功能（例如 NAT、路由、L4 防火墙、L4 负载均衡器）并且总吞吐量为 2-10 Gbps 时适用。在需要使用 L7 负载均衡器（例如，SSL 卸载）时，它也适用。
NSX Edge 超大型64 GB16200 GB11 或更高版本（vSphere 6.0 或更高版本）在 L7 负载均衡器和 VPN 所需的总吞吐量为多个 Gbps 时适用。

从上表中考虑，我们选用大型版本。

https://img-blog.csdnimg.cn/20210513202906771.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

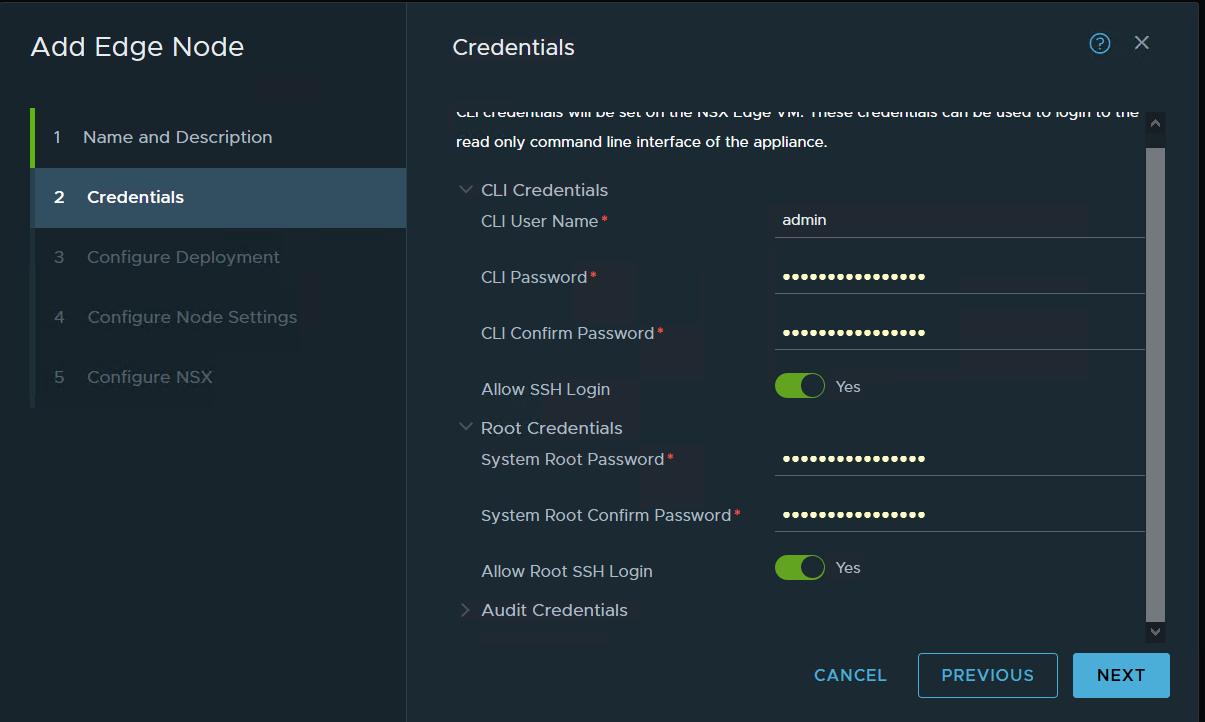

再来看看VM Edge的架构图，单独的VM Edge至少配置** 三个 vmnic：用于 NSX Edge 管理，上行链路和Overlay隧道。 **同时，VM Edge需要部署两台虚拟N-VDS：Overlay和VLAN。

https://img-blog.csdnimg.cn/20210516193654256.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

为了方便登录Edge做debug和验证，我们把SSH打开。

https://img-blog.csdnimg.cn/20210516193919912.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

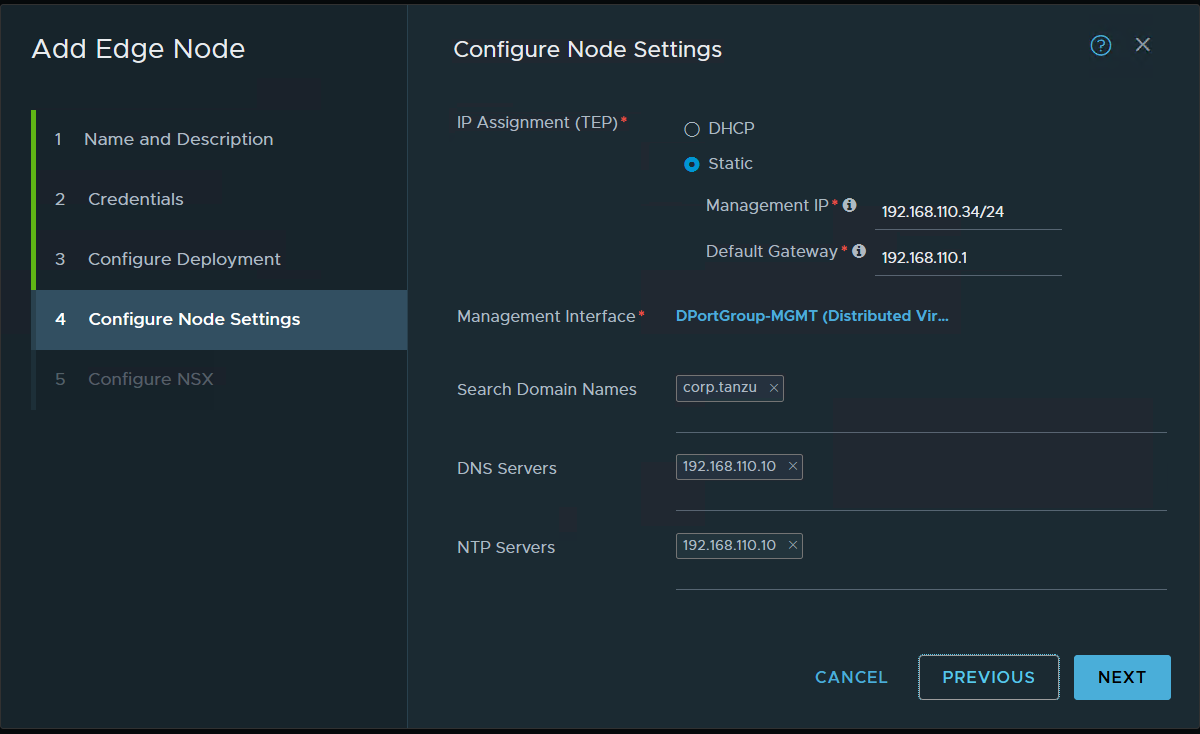

我们选定主机作为宿主。 在实际的项目中，如果不用裸机Edge，我们通常会专门拿出一组（3+）主机来做管理Cluster，并将Edge Cluster部署在此。

https://img-blog.csdnimg.cn/20210516194252498.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

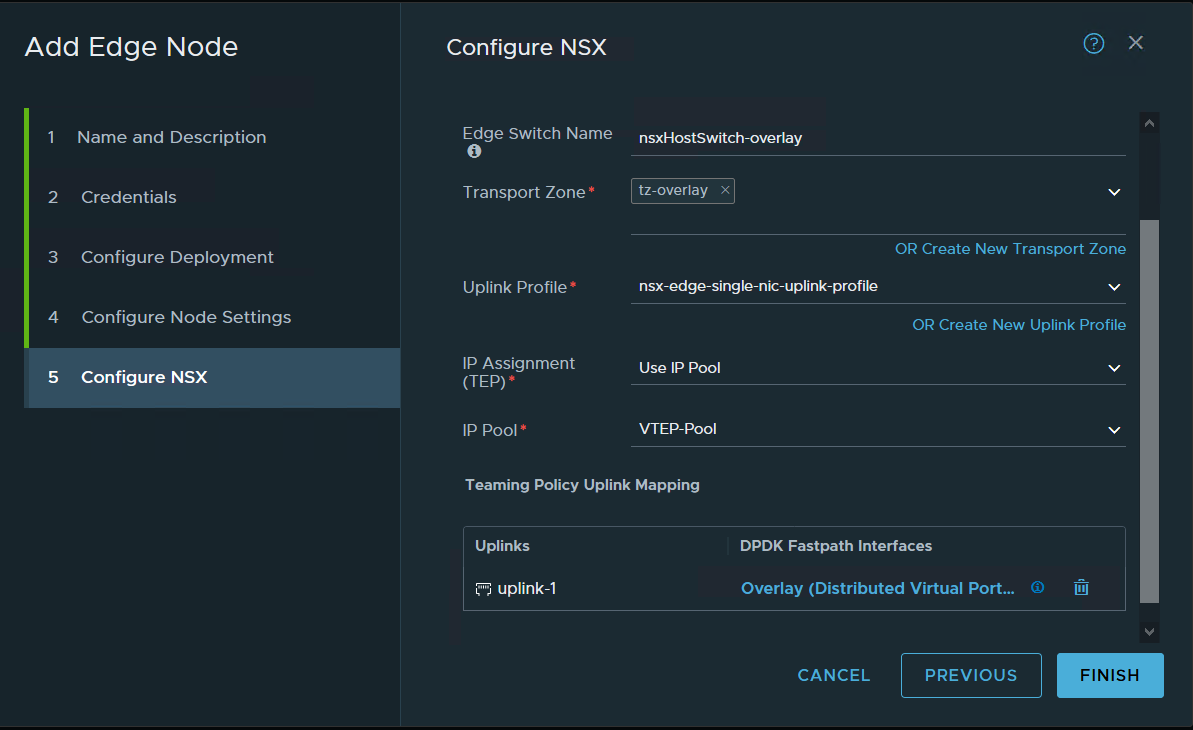

这一步比较关键，将在这里指定两台N-VDS的配置，Overlay的交换机和主机准备的Overlay在同意个Transport Zone。

https://img-blog.csdnimg.cn/20210516194554598.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

注意：Uplink口连接到VDS的Overlay-Port-Group上面。 然后，我们还要建一个虚拟交换机： Transport Zone使用VLAN属性的tz-vlan，上联到VDS的Vlan-01-Port-Group

https://img-blog.csdnimg.cn/20210516194737917.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

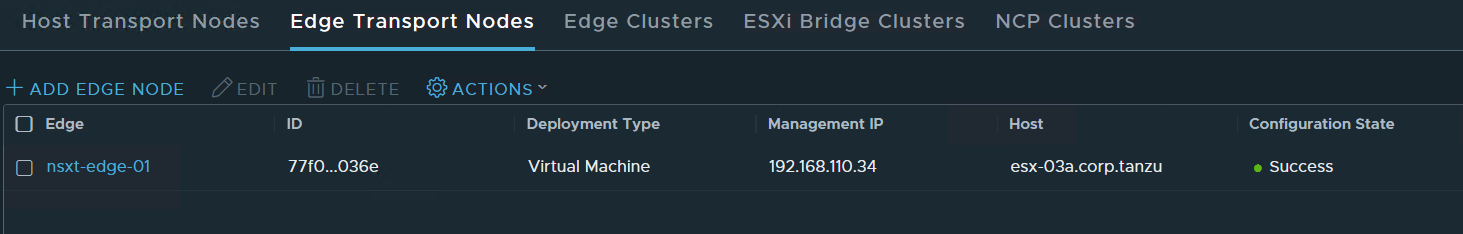

点击完成，系统会自动生成VM Edge实例。

https://img-blog.csdnimg.cn/20210516200654249.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

https://img-blog.csdnimg.cn/20210516200729941.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

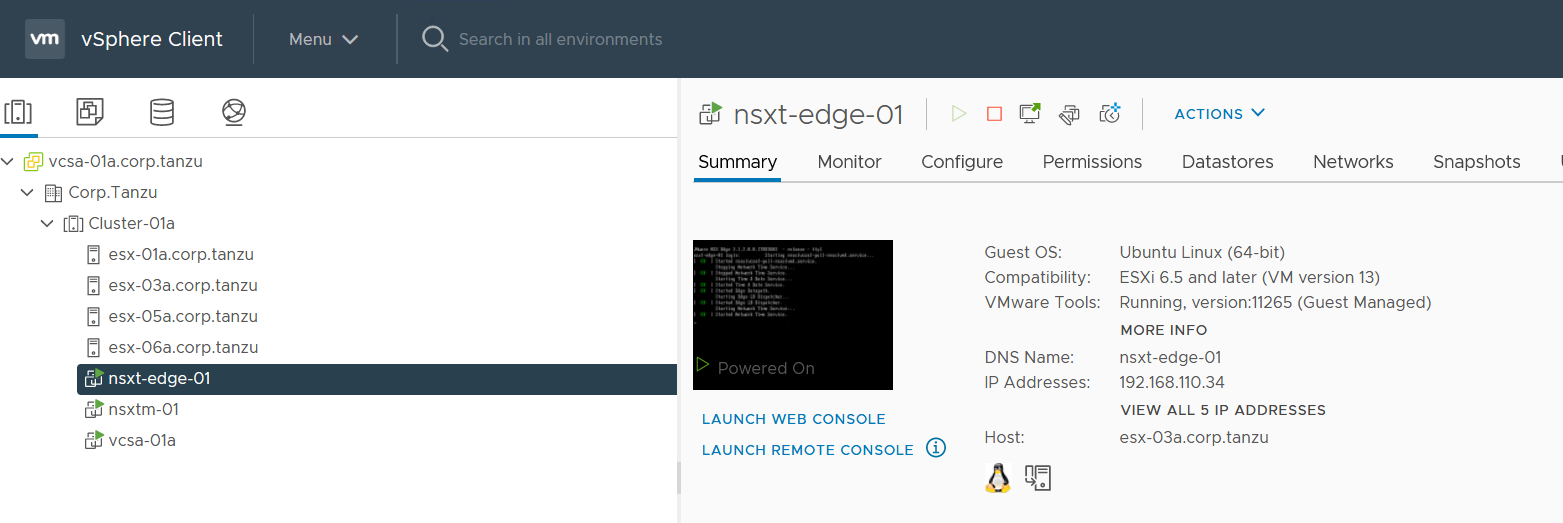

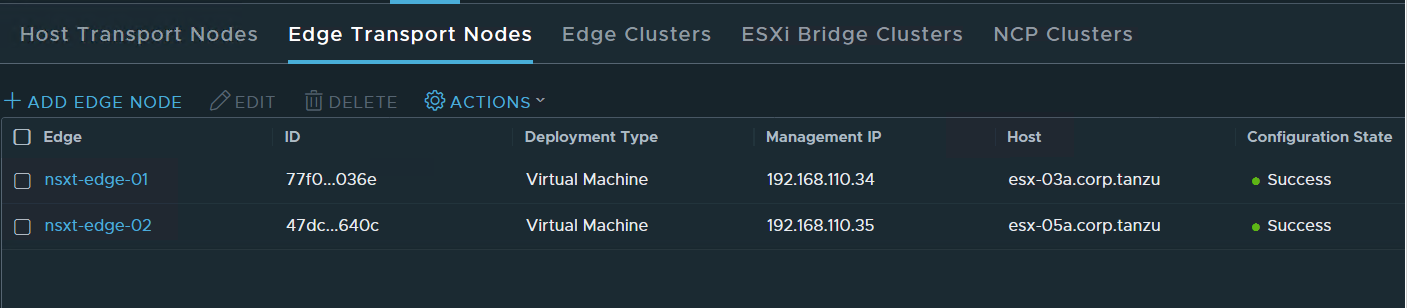

从vCenter也可以看到edge部署好了。接下来，我们再部署一个vm Edge并建立Cluster

https://img-blog.csdnimg.cn/20210516203452977.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70

https://img-blog.csdnimg.cn/20210516203504216.png

部署完成的整体架构如下图：

https://img-blog.csdnimg.cn/20210516203708328.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM5NDcyNA==,size_16,color_FFFFFF,t_70#pic_center

在此基础上，我们就可以进行路由和交换等方面的部署了。

小结： 我们在讲NSX-T架构的时候，一般会涉及两个层次：

  1. 管控分离的架构：Manager、Controller和主机数据平面
  2. 实际部署的N-VDS、Edge架构
